Τόπος καταγωγής:
Κίνα
Μάρκα:
KELONG
Αριθμό μοντέλου:

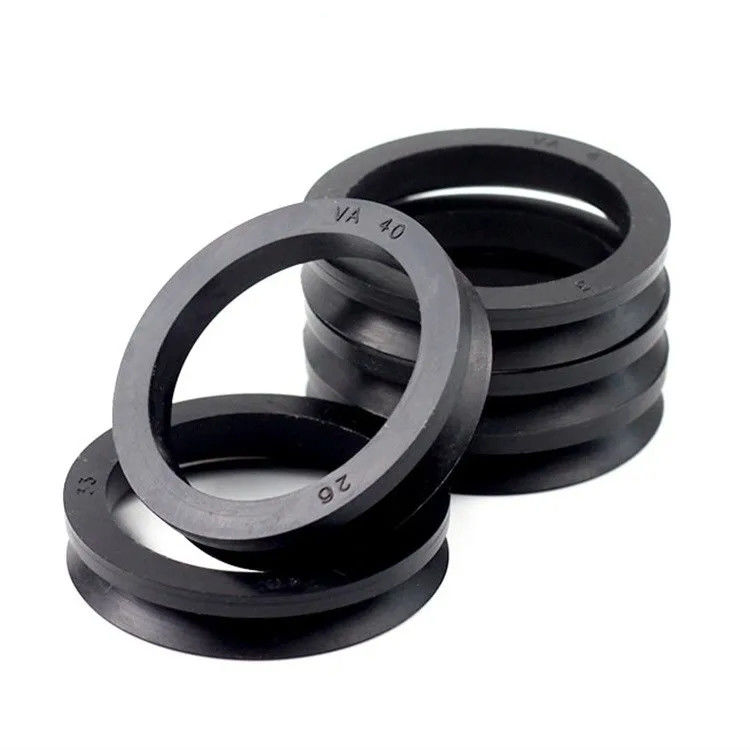

Ελαστικό V-σφραγίδα VA περιστρεφόμενο άξονα σφραγίδα δαχτυλίδι
Μας ελάτε σε επαφή με
Χρησιμοποιήστε σφραγίδες νερού με δαχτυλίδι σε V.
Το δαχτυλίδι σφράγισης VA είναι προσαρτημένο στον άξονα και περιστρέφεται με τον άξονα.Ο ρόλος του δαχτυλιδιού σφράγισης τύπου VA είναι να αποτρέψει την εισβολή εξωτερικής βρωμιάς και τη διαρροή εσωτερικού λίπουςΤο ενδιάμεσο μέρος σύνδεσης μπορεί να εξασφαλίσει ότι το στόμα σφράγισης παράγει μια μικρή πίεση στην σφραγισμένη επιφάνεια για να επιτευχθεί μια ανθεκτική και αποτελεσματική σφραγίδα.
| Υλικό | Σκληρότητα | Ταχύτητα | Θερμοκρασία °C |
| NBR (νιτρικό, Buna-N) | 60-70 Ακτή Α | <= 8 m/s | -40 έως +120 |
| Επικαιροποιημένη συσκευή | 60-70 Ακτή Α | <= 10 m/s | -30 έως +220 |
Χρησιμοποιήστε σφραγίδες νερού με δαχτυλίδι σε V.
|
Πλεονεκτήματα
1) Πραγματικό ελαστομερές από καουτσούκ χωρίς μεταλλικά μέρη
2) Μειωμένη εργασία σχεδιασμού, χωρίς απαιτήσεις επεξεργασίας εγκατάστασης
3) Εξάλειψη της επεξεργασίας της επιφάνειας ζεύξης του άξονα και της ακρίβειας της επιφάνειας, απαιτήσεις σκληρότητας, η επιφάνεια του άξονα δεν χρειάζεται να σκληρύνεται
4) Εύκολη και αξιόπιστη εγκατάσταση και αφαίρεση
5) Η πίεση επαφής της επιφάνειας είναι μικρή, οπότε η δύναμη τριβής είναι μικρή, η απώλεια τριβής και η θερμότητα τριβής είναι μικρές και η διάρκεια ζωής είναι μεγάλη
6) Τόσο σφραγισμένα όσο και ανθεκτικά στη σκόνη |

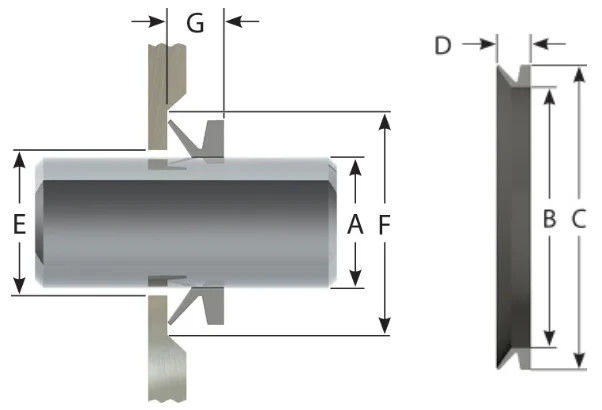

| Μέγεθος σφραγίδας | Διαστάσεις κατοικιών | |||||||
| Α | Β | Γ | D | Ε | F | G | ||
| Αριθμός τμήματος | Διάμετρος άξονα | Ταυτότητα. | Υπερβολική. | Υψόμετρο | Ταυτότητα. | Υπερβολική. | Διάμετρο | |
| ΒΑ 003 | 2.70-3.50 | 2.50 | 5.50 | 3.00 | Α+1.00 | Α+4.00 | 2.50±0.30 | |
| ΒΑ 004 | 3.50-4.50 | 3.20 | 7.20 | 3.70 | Α+1.00 | Α+6.00 | 3.00±0.40 | |
| ΒΑ 005 | 4.50-5.50 | 4.00 | 8.00 | 3.70 | Α+1.00 | Α+6.00 | 30,00± 0.40 | |
| ΒΑ 006 | 5.50-6.50 | 5.00 | 9.00 | 3.70 | Α+1.00 | Α+6.00 | 30,00± 0.40 | |
| ΒΑ 007 | 6.50-8.00 | 6.00 | 10.00 | 3.70 | Α+1.00 | Α+6.00 | 3.00±0.40 | |
| ΒΑ 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | Α+1.00 | Α+6.00 | 3.00±0.40 | |
| VA 010 | 9.50- 11.50 | 9.00 | 15.00 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| VA 012 | 11.50-12.50 | 10.50 | 16.50 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| ΒΑ 013 | 12.50-13.50 | 11.70 | 17.50 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| VA 014 | 13.50-15.50 | 12.50 | 18.50 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| ΒΑ 016 | 15.50-17.50 | 14.00 | 20.00 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| ΒΑ 018 | 17.50-19.00 | 16.00 | 22.00 | 5.50 | Α+2.00 | Α+9.00 | 4.50±0.60 | |
| Επενδύσεις | 19.00-21.00 | 18.00 | 26.00 | 7.50 | Α+2.00 | Α+12.00 | 6.00±0.80 | |
| ΒΑ 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | Α+2.00 | Α+12.00 | 60,00± 0.80 | |
| ΒΑ 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | Α+2.00 | Α+12.00 | 6.00±0.80 | |
| ΒΑ 028 | 27.00- 29.00 | 25.00 | 33.00 | 7.50 | Α+3.00 | Α+12.00 | 6.00±0.80 | |
| Επενδύσεις | 29.00-31.00 | 27.00 | 35.00 | 7.50 | Α+3.00 | Α+12.00 | 6.00±0.80 | |
| ΒΑ 032 | 31.00-33.00 | 29.00 | 37.00 | 7.50 | Α+3.00 | Α+12.00 | 60,00± 0.80 | |
| ΒΑ 035 | 33.00-36.00 | 31.00 | 39.00 | 7.50 | Α+3.00 | Α+12.00 | 6.00±0.80 | |
| VA 038 | 36.00-38.00 | 34.00 | 42.00 | 7.50 | Α+3.00 | Α+12.00 | 6.00±0.80 | |
| ΒΑ 040 | 38.00-43.00 | 36.00 | 46.00 | 9.00 | Α+3.00 | Α + 15.00 | 70,00±1.00 | |
| ΒΑ 045 | 4300-48.00 | 40.00 | 50.00 | 9.00 | Α+3.00 | Α + 15.00 | 70,00±1.00 | |
| Επενδύσεις | 48.00-53.00 | 45.00 | 55.00 | 9.00 | Α+3.00 | Α + 15.00 | 70,00±1.00 | |
| VA 055 | 53.00-58.00 | 49.00 | 59.00 | 9.00 | Α+3.00 | Α + 15.00 | 70,00±1.00 | |
| ΒΑ 060 | 58.00-63.00 | 54.00 | 64.00 | 9.00 | Α+3.00 | Α + 15.00 | 70,00±1.00 | |
| ΒΑ 065 | 63.00-68.00 | 58.00 | 68.00 | 9.00 | Α+3.00 | Α+15.00 | 70,00±1.00 | |
| VA 070 | 68.00-73.00 | 63.00 | 75.00 | 11.00 | Α+4.00 | Α + 18.00 | 90,00±1.20 | |
| ΒΑ 075 | 73.00-78.00 | 67.00 | 79.00 | 11.00 | Α+4.00 | Α+18.00 | 90,00±1.20 | |
| VA 080 | 78.00-83.00 | 72.00 | 84.00 | 11.00 | Α+4.00 | Α+18.00 | 90,00±1.20 | |
| Μέγεθος σφραγίδας | Διαστάσεις κατοικιών | |||||||
| Α | Β | Γ | D | Ε | F | G | ||
| Αριθμός τμήματος | Διάμετρος άξονα | Ταυτότητα. | Υπερβολική. | Υψόμετρο | Ταυτότητα. | Υπερβολική. | Διάμετρο | |
| VA 085 | 83.00-88.00 | 76.00 | 88.00 | 11.00 | Α+4.00 | Α+18.00 | 90,00±1.20 | |
| VA 090 | 88.00-93.00 | 81.00 | 93.00 | 11.00 | Α+4.00 | Α+18.00 | 90,00±1.20 | |
| VA 095 | 93.00-98.00 | 85.00 | 97.00 | 11.00 | Α+4.00 | Α + 18.00 | 90,00±1.20 | |
| ΒΑ 100 | 98.00-105.00 | 90.00 | 102.00 | 11.00 | Α+4.00 | Α+18.00 | 90,00±1.20 | |
| ΒΑ 110 | 105.00-115.00 | 99.00 | 113.00 | 12.80 | Α+4.00 | Α+21.00 | 10.50±1.50 | |
| ΒΑ 120 | 115.00-125.00 | 108.00 | 122.00 | 12.80 | Α+4.00 | Α+21.00 | 10.50±1.50 | |
| ΒΑ 130 | 125.00-135.00 | 117.00 | 131.00 | 12.80 | Α+4.00 | Α + 21.00 | 10.50±1.50 | |
| ΒΑ 140 | 135.00-145.00 | 126.00 | 140.00 | 12.80 | Α+4.00 | Α+21.00 | 10.50±1.50 | |
| ΒΑ 150 | 145.00-155.00 | 135.00 | 149.00 | 12.80 | Α+4.00 | Α + 21.00 | 10.50±1.50 | |
| ΒΑ 160 | 155.00-165.00 | 144.00 | 160.00 | 14.50 | Α+5.00 | Α+24.00 | 120,00 ± 1.80 | |
| ΒΑ 170 | 165.00-175.00 | 153.00 | 169.00 | 14.50 | Α+5.00 | Α + 24.00 | 120,00±1.80 | |
| ΒΑ 180 | 175.00-185.00 | 162.00 | 178.00 | 14.50 | Α+5.00 | Α + 24.00 | 120,00±1.80 | |
| ΒΑ 190 | 185.00-195.00 | 171.00 | 187.00 | 14.50 | Α+5.00 | Α + 24.00 | 120,00±1.80 | |
| ΒΑ 199 | 195.00-210.00 | 180.00 | 196.00 | 14.50 | Α+5.00 | Α + 24.00 | 120,00 ± 1.80 | |
| ΒΑ 200 | 190.00-210.00 | 180.00 | 210.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 220 | 210.00-235.00 | 198.00 | 228.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 275 | 265.00-290.00 | 247.00 | 277.00 | 25.00 | Α + 10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 300 | 290.00-310.00 | 270.00 | 300.00 | 25.00 | Α+10.00 | Α+45.00 | 20.00Βγες έξω4.00 | |
| ΒΑ 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | Α + 10.00 | Α+45.00 | 200,00± 4.00 | |
| ΒΑ 350 | 335.00-365.00 | 315.00 | 345.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 400 | 390.00-430.00 | 360.00 | 390.00 | 25.00 | Α+10.00 | Α+45.00 | 20.00 4.00 | |
| ΒΑ 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | Α+10.00 | Α+45.00 | 20.00Βγες έξω4.00 | |
| ΑΕ 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 550 | 530.00- 580.00 | 495.00 | 525.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 600 | 580.00-630.00 | 540.00 | 570.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 650 | 630.00-665.00 | 600.00 | 630.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00± 4.00 | |
| ΒΑ 700 | 665.00-705.00 | 630.00 | 660.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 725 | 705.00-745.00 | 670.00 | 700.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 750 | 745.00-785.00 | 705.00 | 735.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 800 | 785.00-830.00 | 745.00 | 775.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 850 | 830.00-875.00 | 785.00 | 815.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 900 | 875.00-920.00 | 825.00 | 855.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 950 | 920.00-965.00 | 865.00 | 895.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΑΕ 1000 | 965.00-1015.00 | 910.00 | 940.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| Μέγεθος σφραγίδας | Διαστάσεις κατοικιών | |||||||
| Α | Β | Γ | D | Ε | F | G | ||
| Αριθμός τμήματος | Διάμετρος άξονα | Ταυτότητα. | Υπερβολική. | Υψόμετρο | Ταυτότητα. | Υπερβολική. | Διάμετρο | |
| ΒΑ 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | Ένα +10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00 ± 4.00 | |
| ΒΑ 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | Α+10.00 | Α+45.00 | 200,00±4.00 | |
| ΒΑ 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | Ένα +10.00 | Α+45.00 | 200,00±4.00 | |
